硅膠保護膜常見問題有哪些_如何解決呢？

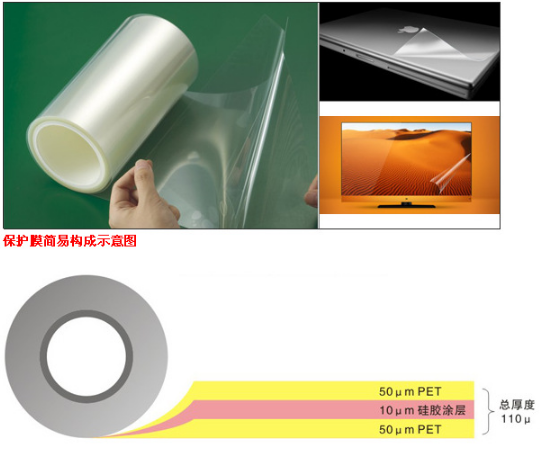

硅膠保護膜常見問題——脫膠

①硅膠有很好的耐老化，耐化學(xué)特性也是壓敏膠里比較好的。在強氧化劑的環(huán)境（包含溶液、濃度較高的蒸氣環(huán)境）會導(dǎo)致比較嚴重形變；

②硅膠長期在強紫外線照射的狀況下（紫外線滅菌燈、太陽光照射）會加快老化，1-3個月為便會出現(xiàn)脫膠狀況。

③長期的高溫高低溫（例如雙85的仿真模擬環(huán)境）不適合超出三天。

硅膠保護膜常見問題——殘膠

①被貼玻璃歷經(jīng)機械設(shè)備磨紗處理，更非常容易出現(xiàn)殘膠狀況。

②原材料長期存儲在高溫曝曬的環(huán)境下

③聚酯薄膜耐熱性達不到生產(chǎn)制造規(guī)定出現(xiàn)比較嚴重的拉申或是收攏形變

④玻璃上絲印的油墨干躁欠佳也會導(dǎo)致原材料混溶；

⑤油墨干躁溫度不適合超出聚酯薄膜的極限溫度

⑥保護膜剝離力超出100克之上的黏性提議應(yīng)用底涂，能夠 合理防止脫膠殘膠狀況。

硅膠保護膜常見問題——硅遷移

全部的硅膠保護膜都是多多少少出現(xiàn)硅遷移狀況，只有盡可能減少，沒法完 全清理。降低硅遷移的方式關(guān)鍵有：

①基材原膜電暈放電值超出50達因；

②膠水干固要完全（多添加小量環(huán)氧固化劑、提升涂布機烘干箱溫度、減少涂布走速）；

③錨固劑在原先使用量的基本上降低百分10的添加量；

④貼玻璃后的產(chǎn)品不適合儲放在高溫高低溫的環(huán)境中（雙85仿真模擬環(huán)境下二十四小時無轉(zhuǎn)變）；

⑤切忌在硅膠粘基上覆含硅離型膜。

上述內(nèi)容便是深圳康利邦整理的關(guān)于硅膠保護膜的常見問題以及對應(yīng)的解決方法，望能夠幫助到大家減少不必要的失誤。
