康利邦KL-6602有機(jī)壓敏膠，是款適合導(dǎo)熱性能極佳、表面粗糙、質(zhì)地非常脆的石墨片制程保護(hù)膜專用微粘硅膠膠水。配合KL-298T錨固劑、PT-4000鉑金水制備而成的保護(hù)膜，可做到0.5g到5g低剝離力，適用于石墨片生產(chǎn)、排氣。

應(yīng)用領(lǐng)域

主要應(yīng)用于石墨片貼膜（制程ITO保護(hù)膜/排氣膜）

特性

康利邦KL-6602是高分子聚硅氧烷類表面處理粘合劑，經(jīng)中溫（90℃-140℃）固化成型，能與PET塑膠卷材牢固粘接，固化后膠膜粘接PET的強(qiáng)度高，膠膜柔韌，耐沖擊，耐水，耐介質(zhì)及耐老化；膠膜無氣泡、耐高溫、無毒無味、無腐蝕；膠膜剝離性能好，自動(dòng)吸附性強(qiáng)，優(yōu)良的排泡性，剝離力低，不掉膠，不殘膠。

硅膠膠水使用方法：

1:配置膠水：用乙酯或二甲苯將膠水開稀，加入錨固劑KL-297T并攪拌均勻，在添加KL-6602低粘壓敏膠混合20分鐘左右，再次把有機(jī)溶劑與鉑金水PT-4000并充分?jǐn)嚢韬?，在添加到剛才的主膠中去；用1~5um納米濾芯過濾，即可進(jìn)行涂敷生產(chǎn)。

2:固化條件：實(shí)驗(yàn)室涂布工藝20um干膠，145℃烘烤90秒固化；生產(chǎn)涂布參考工藝，烘箱（8節(jié)）溫度設(shè)置參考：80℃、110℃、135℃、150℃、160℃、150℃、130℃、120℃；烘烤時(shí)間和溫度是根據(jù)涂布量來調(diào)整的；涂布干膠厚度越厚，膠水烘烤時(shí)間應(yīng)相應(yīng)的增加，請(qǐng)根據(jù)具體設(shè)備和生產(chǎn)工藝來調(diào)整。

性能指標(biāo)

KL-2620 2萬粘度的硅膠膠水，固含量100%
KL-298T 含有提速劑的錨固劑，用于保護(hù)膜與膠水交聯(lián)
PT-4000 鉑金硫化劑、鉑金水用于硅膠膠水固化。

按一定比例制備的混合硅膠膠水，固化后能達(dá)到低粘度，0.5-5g低剝離力的膠層，附著在PET膜上，具有很好實(shí)用價(jià)值。

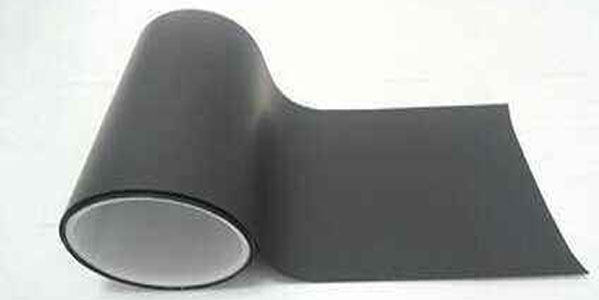

石墨片保護(hù)膜結(jié)構(gòu)：

①............PET離型劑

②............硅膠膠水層(有機(jī)硅壓敏膠)

③............PET基材（電暈或者有預(yù)涂層處理的PET材料）

儲(chǔ)存條件與有效期及包裝規(guī)格

KL-2620 硅膠粘合劑原裝密閉存放于陰涼、通風(fēng)、室內(nèi)30℃以，保質(zhì)期3個(gè)月。
KL-298T 必須密閉存放于陰涼、隔離的室內(nèi)暗處；保質(zhì)期3個(gè)月。
PT-4000 原裝密閉存放于陰涼、通風(fēng)、室內(nèi)30℃以下；保質(zhì)期3個(gè)月。
包裝規(guī)格：20Kg/桶、180Kg/桶。

注意事項(xiàng)

①配好后的膠水建議在6小時(shí)內(nèi)用完，以免影響涂敷效果。
②使用過程中不要接觸水、雜質(zhì)、錫、鹽、胺類添加劑及含硫、磷、氮、鐵的有機(jī)物；這些添加劑可能會(huì)抑制粘合劑的固化。
③所有設(shè)備、器皿在接觸本產(chǎn)品前必須徹底清洗干凈。

以上為康利邦科技在實(shí)驗(yàn)室所取得數(shù)據(jù)，對(duì)保護(hù)膜廠家涂布生產(chǎn)具有一定的參考，但由于膠水使用還收到很多因素影響，因此建議您在使用前進(jìn)行測(cè)試評(píng)估。
